TVE G10 e G11 (Tecido de Vidro Epóxi NEMA G10 e G11 / CTI G10) é um laminado industrial rígido composto por tecido de fibra de vidro impregnado com resina epóxi. Destaca-se por sua altíssima resistência mecânica, excelente rigidez dielétrica e baixa absorção de umidade, suportando temperaturas de trabalho contínuo de até 130 °C (Classe F).
A Vedapar fornece TVE G10 e G11 em chapas, tarugos, tubos e peças usinadas de alta precisão para equipamentos elétricos e industriais.
O que significa TVE G10 e G11 e CTI G10 e G11?
TVE G10 e G11 (Tecido de Vidro Epóxi)
Classificação técnica padrão (conforme norma NEMA G10) para o laminado termofixo constituído de tecido de vidro especial + resina epóxi. Oferece alta resistência estrutural e dielétrica.NEMA G10 e G11 vs. FR4 (Diferença Técnica)
O G10 e G11 não possui aditivos retardantes de chama, suportando temperaturas mais elevadas e mantendo maior estabilidade mecânica do que o FR4 (que é autoextinguível).
Tabela de Propriedades Técnicas do TVE G10 e G11
| Propriedade Técnica | Valor / Desempenho | Benefício na Aplicação Industrial |
|---|---|---|
| Classe Térmica | Classe B / F (Até 130 °C contínuos) | Mantém a integridade mecânica em motores e transformadores sob aquecimento constante. |
| Rigidez Dielétrica | Elevada (Isolante de Alta Tensão) | Evita arcos elétricos e curtos-circuitos em painéis, barramentos e chaves elétricas. |
| Resistência Mecânica | Altíssima tração, flexão e impacto | Substitui com vantagens componentes metálicos em estruturas isolantes e operacionais. |
| Absorção de Umidade | Praticamente nula (< 0,1%) | Garante estabilidade dimensional e isolação constante mesmo em ambientes úmidos. |
| Usinabilidade | Excelente precisão dimensional | Permite corte, furação e usinagem CNC de peças complexas com tolerâncias rígidas. |
Recomendado para aplicações onde se requer alta resistência de isolamento e baixas perdas dielétricas, mesmo sob severas condições de umidade ou da absoluta ausência desta. Classe térmica = B (G10) e F (G11). Cor: verde claro. Formatos: chapas = 1,5 à 40 mm de espessura.
Tarugos = 10 a 50 mm de diâmetro. Tubos ( sob encomenda). Peças usinadas. Aplicação: indústria eletroeletrônica, isoladores, painéis e etc.
inha de Produtos TVE G10 e G11 na Vedapar

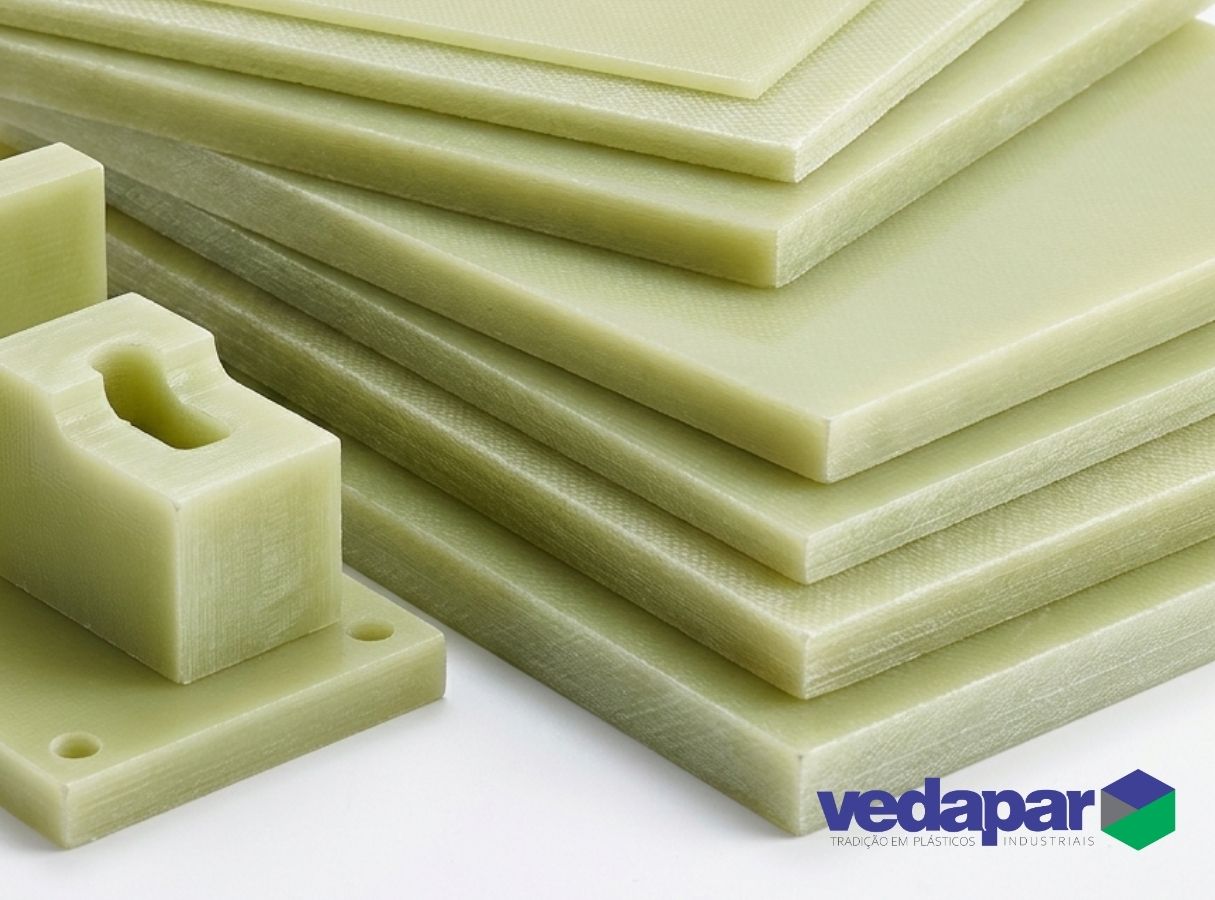

Chapas de TVE G10 e G11
Disponíveis em diversas espessuras para fabricação de painéis isolantes, arruelas, barreiras de proteção e suportes elétricos.
Tarugos e Tubos de TVE G10
Elementos cilíndricos de alta densidade ideais para usinagem de buchas isolantes, pinos e eixos estruturais.

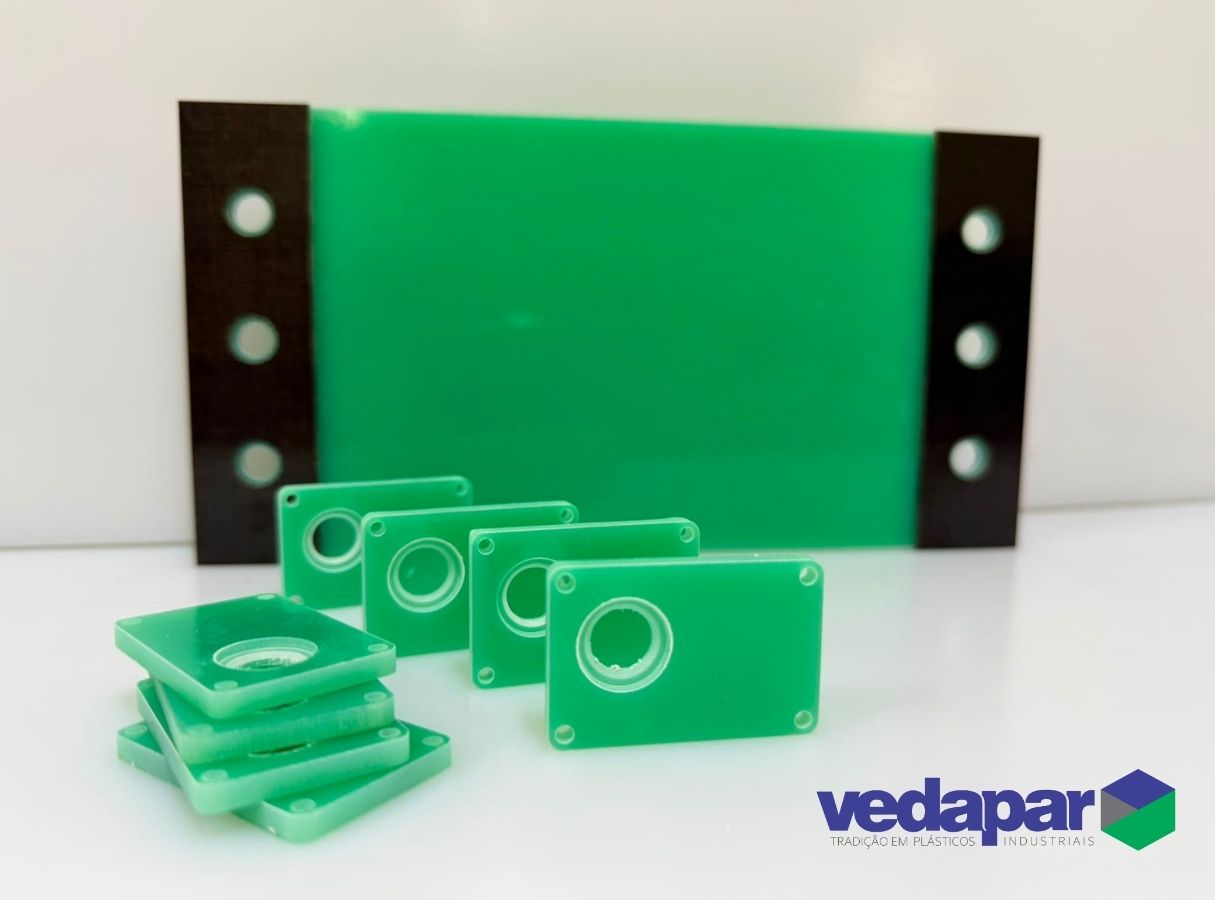

Peças Usinadas sob Medida
Usinagem técnica em CNC de alta precisão conforme desenho técnico para transformadores, geradores e painéis elétricos.
Kits de Isolação para Flanges
Juntas e buchas isolantes em TVE G10 projetadas para proteção contra corrosão galvânica e isolação elétrica em tubulações.
APLICAÇÕES
- Cunhas Isolantes em TVE
- Calços em TVE
- Suportes em TVE
- Colarinho de Polo em TVE
- Tirantes Roscados em TVE
- Porcas em TVE
- Raspadores em TVE
- Dentre outras peças técnicas direcionadas para a Indústria Elétrica, Mecânica, Naval, Offshore, Aeronáutica, Siderúrgica.
Perguntas Frequentes (FAQ)
Qual a diferença entre o TVE G10 e o Fenolite?
O TVE G10 utiliza tecido de vidro e resina epóxi, oferecendo resistência mecânica, rigidez dielétrica e resistência à umidade significativamente superiores ao Fenolite (que utiliza papel kraft e resina fenólica).
Qual é a temperatura máxima suportada pelo laminado TVE G10?
O TVE G10 suporta temperaturas de trabalho contínuo de até 130 °C (Classe B/F), mantendo suas propriedades elétricas e estruturais sem deformação.
A Vedapar fornece peças em TVE G10 usinadas sob desenho técnico?
Sim. A Vedapar possui estrutura completa para corte e usinagem de precisão em TVE G10 de acordo com as especificações, projetos ou amostras enviadas pelo cliente.
EXPERIENTES EM CHAPA TVE G10 e G11
VEDAPAR PLÁSTICOS INDUSTRIAIS TEM 30 ANOS NO MERCADO E ATENDE GRANDES EMPRESAS
É considerado indispensável que, ao buscar pela chapa TVE G10 e G11, seja contratada uma empresa especializada no setor. Isso se dá por conta da necessidade de utilizar um item desenvolvido com matérias-primas de qualidade e comprovada experiência. Essas empresas experientes na fabricação de chapa TVE G10 e G11 disponibilizam modelos inteligentes destes produtos, que são desenvolvidos sob medida e, portanto, asseguram uma funcionalidade e qualidade acima da média nas aplicações.
A Vedapar desenvolve o seu projeto de engenharia.
